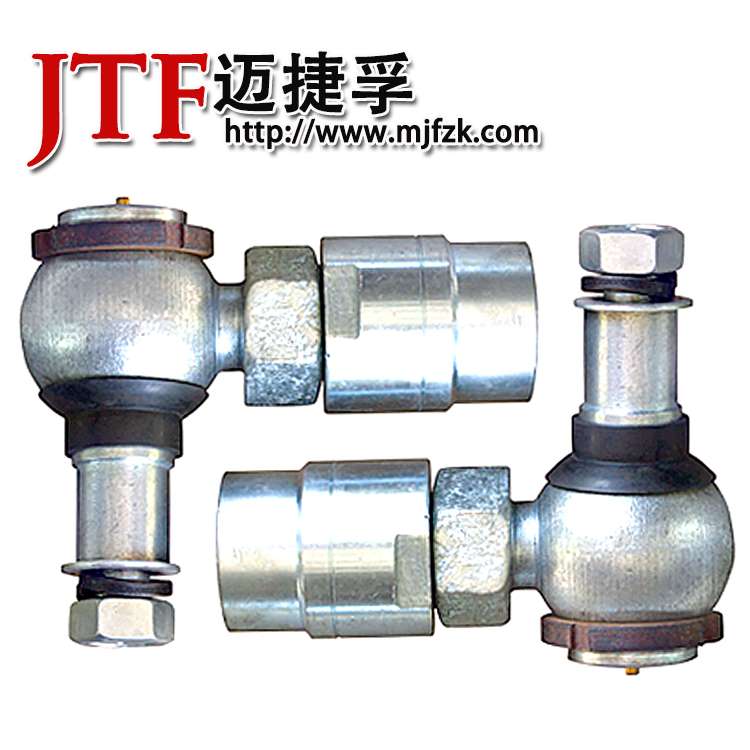

供应 天津【迈捷孚】球形铰链 厂家大量供应 全国销售

供应 天津【迈捷孚】球形铰链 厂家大量供应 全国销售--点击浏览大图
“供应 天津【迈捷孚】球形铰链 厂家大量供应 全国销售”参数说明
型号: 球形铰链 规格: 迈捷孚
商标: 迈捷孚 包装: 迈捷孚
产量: 999
“供应 天津【迈捷孚】球形铰链 厂家大量供应 全国销售”详细介绍
详细信息
加工定制: 品牌: 迈捷孚
型号: 球形铰链 驱动能源: 电动执行器
产品用途: 主要用于冶金、环保、污水处理、轻工、石化以及阀门配套使用

天津迈捷孚生产电动执行器配件产品球形铰链,质量好、价格低。为您提供选型或者根据客户要求进行定制!

球形铰链的详细资料:




球形铰链的详细资料:

详细:

规格型号

传递扭距

NM

连杆螺纹

可调范围

mm

销轴锥端

最大尺寸

mm

直柄销轴

尺寸

mm

销轴长度

mm

允许配套执行器

最小扭臂长度

mm

QJ-10

100

0-50

Φ16

Φ14

14

120

QJ-25

250

0-70

Φ18

Φ16

20

120

QJ-60

600

0-90

Φ20

Φ18

22

150

QJ-160

1600

0-110

Φ23

Φ20

24

170

QJ-400

4000

0-150

Φ38

Φ30

24

200

QJ-600

6000

0-150

Φ40

Φ30

32

200

QJ-2000

10000

0-150

Φ44

Φ40

40

200

1?、安装前应准确测量连接位置的距离(此时调节螺母应在中间位置),以确定连接管的长度。将连接管与左旋、右旋螺母焊接、此时应可缩短或放长连接杆的适量调整,再用锁紧螺母锁紧。

2、先将铰链装在执行器出轴杠杆与调节机构控制连杆上,如选用锥体连接应先用专用铰刀将出轴杠杆与控制连杆铰成1:10孔,再行连接。

3、安装完毕,应用手动进行连动试运转,如转动灵活方可使用。

由于本产品采用了全封闭结构。所以使用保养周期较长,一般半年注一次钠基润滑剂。每个大修周期可检查清洗一次,如发现严重磨损应及时更换,一般使用寿命5年以上。

根据合同生效价格为准,是否含运费,我们报的价格不含单台送货上门费用。客户无送货上门要求均默认为送到市县区域。
