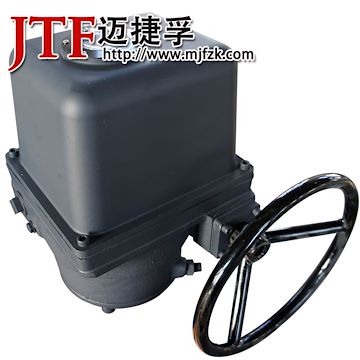

LQ10-1/LQ20-1/LQ40-1/LQ80-1?阀门电动执行器的详细资料：

简介：外形简洁美观的LQ10-1/LQ20-1/LQ40-1/LQ80-1?阀门电动执行器，适用于中、小通径的碟阀、球阀等启闭件作直角旋转的阀门及其他类似设备，防护等级IP54(户内型)

LQ10-1/LQ20-1/LQ40-1/LQ80-1?阀门电动执行器装备有电机和手轮，可以执行电动和手动操作。配备行程控制和转矩限制结构。配备行程控制和转矩限制机构。电动机、接线端子、行程和转矩控制机构设置在箱体上方的合金铝制箱罩内，打开箱罩就可以方便地进行接线、调试、维修等工作。

电源 380VAC?/?3相?/?50Hz?,220VAC?/?单相?/?50Hz 输出转矩 100?Nm 输出转速 7.5~30?S/90deg 行程范围 90°±10° 防护等级 IP54(GB4028-84) 环境温度 -20?~?+40?°C

行星齿轮结构的设计，使LQ执行机构的电动和手动操作实现自动切换，没有离合器及切换手柄。 选购现场操作按钮盒，提供现场开/关阀门的操作按钮（无源触点） 选购VPT阀门位置变送器可以4~20mADC信号连续传送阀门开启程度的百分比

机座号	规格	转矩	转速	最大阀杆直径	电机功率	手轮圈数	重量
		Nm	s/90deg	mm	W		kg
LQ1				?20		73	17
	LQ10-1	100	15		30
	LQ20-1	200	15		60
LQ2	LQ40-1	400	15	?35	90	64	35
	LQ80-1	800	15		180

LQ10-1/LQ20-1/LQ40-1/LQ80-1?阀门电动执行器结构说明电动操作：电动机通过一级直齿轮副带动偏心轴旋转，偏心轴上安装有复合行星齿轮，因静齿圈外齿与蜗杆为自锁结构，行星齿轮的转动不能使静齿圈转动，行星齿轮、静齿圈内齿、动齿轮及偏心轴组成2K-H行星齿轮系，以约530:1的减速比将偏心轴的转动传递到动齿轮上，驱动输出轴工作。齿减速齿轮结构，具有自锁性能。手动操作：转动手轮时，蜗杆带动静齿圈的外齿转旋转，通过静齿圈的内齿轮、复合行星齿轮、动齿轮组成的定轴齿轮系驱动输出轴旋转。因此，LQ执行机构的手动、电动操作转换通过静齿圈的角色变换完成，没有离合器，也无需切换手柄，实现全自动切换。保护功能防止电机过热电机绕组内埋设温度保护开关。当电机过热时，温度保护开关动作，切断电机电源以保护电机不致损坏。防止过转矩当阀门发生卡阻等异常现象时，执行机构输出转矩增大，可能造成执行机构或阀门损坏。通过转矩限制机构，当阀门发生过转矩情况时，可以及时切断电机电源，发出报警，避免损害发生。防冷凝LQ执行机构的箱罩内设置有空间加热电阻，当环境温度或湿度变化时，可以加热电气腔内的空气，使水蒸气不会产生凝结。
