A +Z100/1240、A +Z100/1260、A +Z100/1225伯纳德直行程电动执行器

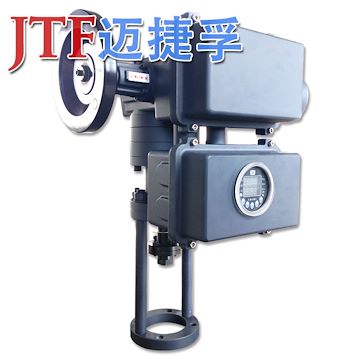

A +Z100/1240、A +Z100/1260、A +Z100/1225伯纳德直行程电动执行器--点击浏览大图

所属目录:执行器

搜索关键字:A +Z100/1240、A +Z100/1260、A +Z100/1225伯纳德直行程电动执行器

信息简介:A +Z100/1240、A +Z100/1260、A +Z100/1225伯纳德直行程电动执行器

A +Z100/1240、A +Z100/1260、A +Z100/1225伯纳德直行程电动执行器详细信息:
“A +Z100/1240、A +Z100/1260、A +Z100/1225伯纳德直行程电动执行器”参数说明
品牌: 迈捷孚 驱动能源: 电动
加工定制: 产品用途: 工业流体控制
型号: A +Z100/1240 规格: 迈捷孚
商标: 迈捷孚 包装: 迈捷孚
产量: 999
“A +Z100/1240、A +Z100/1260、A +Z100/1225伯纳德直行程电动执行器”详细介绍
详细信息
加工定制: 品牌: 迈捷孚
型号: A +Z100/1240、A +Z100/1260、A +Z100/1225 驱动能源: 电动执行器
产品用途: 控制管道内介质流通

A?+Z100/1240、A?+Z100/1260、A?+Z100/1225属于直行程伯纳德电动执行机构。
额定行程:40MM;分为直连式?底座式,电源电压分为:220V?380V?;额定速度:1.2mm/s;转速1400rpm;输入、输出信号:4-20mA.

A?+Z100/1240、A?+Z100/1260、A?+Z100/1225直行程伯纳德电动执行器的详细资料:




直行程电动执行机构用于驱动单、双座调节阀、套筒阀、高温高压、给水、减温水等需要直线位移的调节阀。说明:

一、产品概述
(一)它是一个智能化的控制系统。
SD系列智能型电动机执行机构,在充分砐取了国内外同类产品先进技术的前提下,根据我国工业控制系统特点,利用现代单片机技术将其功能完全由可靠性的PIC-16C711单片机为核心完成各种控制、各种功能由“软件"程序去完成。
(二)它是一个功能齐全的控制系统。
1、断信号保护功能----当输入信号小于2mA时,视为断信号,此时输出轴按使用者预置的状态动作。预置方式有三种:a、原位,b、全开,c、全关。
2、过流保护功能----当执行机构过流时本机控制电路自动关闭,执行机构保持原位,以保护执行机构及阀门等。
3、动态电制动功能---当电机运转至给定值=反馈值时,由于运转惯性惰走会使输出轴振荡。此时,由“软件"程序发出了一个动态电制动指令,(即给出一个瞬间反向电流)使扫行机构立即停止运转,无惰走振荡,极大地提高了自动调节系统的可靠性及稳定性。
4、上限及下限限位功能---根据现场需要,角行程在90度范围内,基它在额定行程范围内,上、下限两端限位随意可调,可调范围在40%左右。出厂时,下限位设定为4mA,上限位设定为20mA.
(三)它是一个高可靠性及稳定性的控制系统。
所选用的PIC系列单片机,其功能强大,可靠性高。它集中央控制器RAM,ROM,I/O口于一身。因消除了外部引线,受干扰影响的可能几乎为零。与常规电路的同类产品相比肯有结构紧凑,所用元器件少,体积小,调整方便,故障率低,稳定性高等特点。另因该单片机为单字节指令,消除了操作码与操作数的混淆,进一步提高了稳定性。否则,程序是烧死在ROM中又在软件设计上增高了“看门狗"(此看门狗电路在单片机内是独立工作的,不受时钟、电路影响)从根本上消除了单片机“死机"的发生,因此,此系统是个非常可靠的系统。综合上述,SD系列智能型电动执行机构是具有90年代水平的先进机型,是传统产品的升级换代产品。

二、主要技术性能:

下述技术性能主要指比例调节型,对远控制型及开关型下列1、2、3、4、5、6、11、12、13、14项不涉及。
1、输入信号:4mA-20mA直流或1V-5V直流;
2、输入通道电阻;250Ω;
3、输入通道个数:1(分立式为3个);
4、基本误差:±1,?±2.5%;
5、回差:1%,1.5%;
6、死区:0.5-3%(可根据系统要求设定);
7、阻尼特性:无摆动
8、电源电压:单相220V(+10%,-15%)50Hz±1%
三相380V±10%?50Hz±1%
9、工作环境:温度:整体式-10-+55℃;分立式-25-+70℃;
湿度:≤85%,周围空气不含有腐蚀性物质;
10、外壳防护等级;符合GB4208?IP65(即防雨防尘);
11、断信号保护功能:预置方式有三种:a、原位,b、全开,c、全关;
12、过流保护功能:对不同型号机型,保护电流值可调整;(机械部分有过力矩保护开关)
13、动态电制动功能
14、上限及下限限位功能:在额定行程范围内,上下限可调范围在40%左右;(机械部分有行程控制开关及机械限位)
15、工作制;可逆断续工作制,接通持续率50%,每小时接通次数1200次。

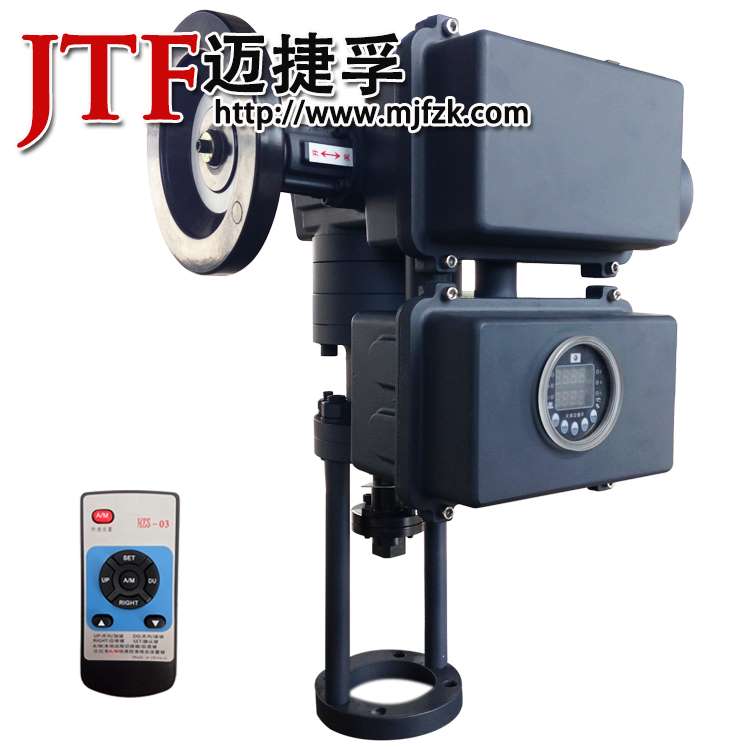

※我公司伯纳德电动执行器可分?普通型、视窗型、遥控型三大类别,用户可根据要求选择适合您的类别。

※如在行程时间、连接尺寸、控制方式、环境温度等有其它特殊要求,我公司可特殊定制生产。

根据合同生效价格为准,是否含运费,我们报的价格不含单台送货上门费用。客户无送货上门要求均默认为送到市县区域。
